氣動馬達的“單向”和“雙向”安裝主要指的是控制其旋轉方向的氣路系統設計方式,這直接決定了馬達是否只能朝一個方向旋轉,或者可以自由地正轉和反轉。
以下詳細解釋兩者的區別、特點和應用:

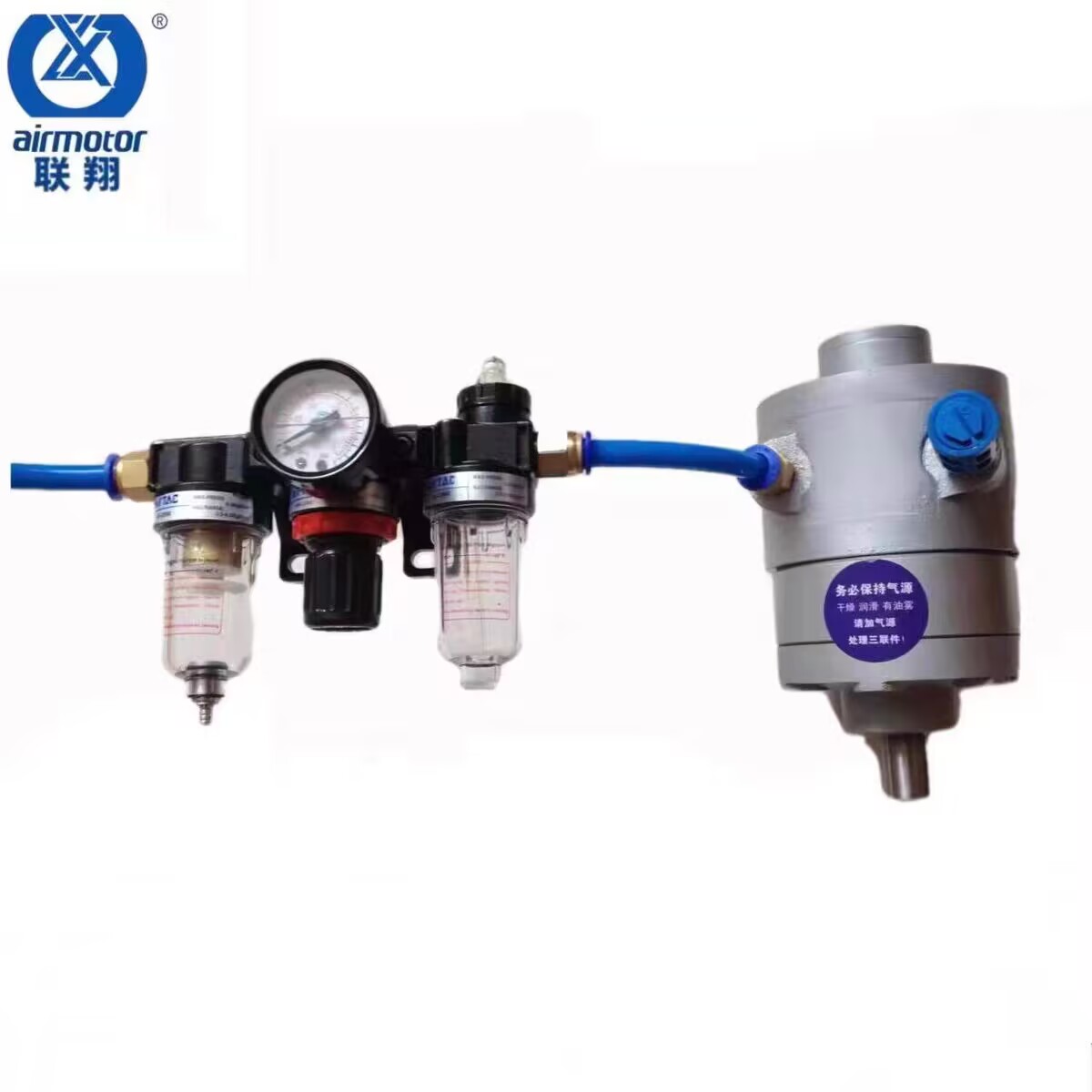

1. 單向安裝
定義:馬達只能朝一個預設方向旋轉。通常用于只需要單一方向驅動負載的應用。
氣路實現: 使用兩位三通閥或三位閥(中位封閉型)。
氣源只連接到馬達的一個進氣口(通常是設計的主進氣口)。
另一個口(排氣口)直接通大氣或通過消聲器排氣。
當閥門動作供氣時,壓縮空氣推動馬達葉片或活塞向一個方向旋轉。
當閥門關閉(停止供氣)時,馬達依靠慣性或負載停止。失壓時,馬達可能被負載拖動反轉(取決于負載類型和是否有防逆轉裝置)。
特點:
結構簡單: 閥門、管路和接頭數量較少。
成本較低: 使用的控制元件簡單便宜。
功能單一: 只能實現啟動、停止和單向旋轉。
失壓行為:如果馬達沒有內置防逆轉裝置(如棘輪),在供氣停止且存在反向負載力矩時,馬達可能會被負載拖動反轉。
空間占用小: 管道布置相對簡單。
典型應用:
只需要單向旋轉的場合,如:風扇、鼓風機、輸送帶驅動(單向運行)、泵(單向流體輸送)、攪拌器(單向攪拌)、小型工具(如單向擰緊槍)。
對成本敏感且方向要求固定的應用。
空間受限,需要簡化氣路布置的場合。
2. 雙向安裝
定義: 馬達可以根據控制信號進行正轉或反轉。這是最常見和最靈活的控制方式。
氣路實現:
使用兩位五通閥或三位五通閥。
閥門的兩個輸出口分別連接到馬達的兩個進氣/出氣口(馬達本身設計為雙口進氣以實現正反轉)。
閥門的排氣口通常連接消聲器。
正轉: 閥門切換至一個位置,壓縮空氣從A口進入馬達,推動其向正方向旋轉,廢氣從B口經閥門排出。
反轉: 閥門切換至另一個位置,壓縮空氣從B口進入馬達,推動其向反方向旋轉,廢氣從A口經閥門排出。
停止/中位:
兩位五通閥: 沒有“停止”位。保持最后一個動作位置。需要停止時,需切斷氣源(需額外閥門)或依賴負載摩擦力/制動器。
三位五通閥(中位封閉): 在中位時,A口和B口都封閉,理論上可以阻止馬達轉動(依靠內部密封)。但在較大負載力矩下,封閉腔內的氣體可能被壓縮或泄漏,導致馬達緩慢轉動或無法完全鎖止。失壓時,馬達通常可以自由旋轉(被負載拖動)。
三位五通閥(中位排氣): 在中位時,A口和B口都通排氣。馬達可以自由旋轉(慣性滑行或被負載拖動)。
特點:
功能強大: 可實現啟動、停止、正轉、反轉。
靈活性高: 適應需要改變旋轉方向的應用。
結構較復雜: 需要五通閥,管路連接也相對復雜(需要連接馬達兩個口)。
成本較高: 使用的控制閥(尤其是三位閥)比三通閥貴。
失壓行為: 取決于使用的閥門類型(中位封閉、中位排氣)和是否有額外制動器。通常在沒有制動器的情況下,失壓時馬達可被負載自由拖動。
常用閥類型:雙氣控兩位五通閥**因其具有“記憶”功能(保持最后一個狀態,無需持續信號)且成本適中,是最常用的控制雙向馬達的閥門。
典型應用:
所有需要正反轉的應用,如:絞車、卷揚機、機械臂關節、閥門執行器、可逆擰緊工具(螺絲刀/扳手)、物料進退裝置、需要精確定位的場合(配合其他控制)、測試設備。
需要頻繁啟停和換向的場合。
選擇單向還是雙向安裝的關鍵考慮因素
1. 應用需求:
負載是否只需要單向旋轉? (選單向)
負載是否需要正反轉? (選雙向)
是否需要精確停止位置? (雙向+三位中位封閉閥或額外制動器)
失壓時的行為要求? (單向可能被拖反轉;雙向中位封閉理論上可鎖止但不絕對可靠;中位排氣可自由轉。安全要求高時需額外制動器)
2. 成本: 單向系統通常成本更低。
3. 空間和復雜性: 單向系統更簡單,占用空間更少。
4. 控制邏輯: 雙向控制需要提供正反轉兩個信號(對雙氣控閥)或切換信號(對單電控閥)。
總結
單向安裝:簡單、便宜、僅單方向旋轉。適用于只需單向驅動、成本敏感或空間受限的場景。注意失壓時可能的反轉問題。
雙向安裝: 靈活、功能強、可實現正反轉。是氣動馬達最主流的控制方式,使用兩位五通閥(尤其雙氣控)或三位五通閥實現。適用于絕大多數需要改變方向或更復雜控制的應用。
選擇哪種方式,歸根結底取決于你的具體應用對馬達旋轉方向控制的需求以及成本、空間的限制。如果需要反轉的可能性存在,或者未來可能擴展功能,那么選擇雙向安裝通常是更穩妥和靈活的選擇。
